Прибор для демонстрации магнитного поля катушки с током

//cdn.labbox.ru/site-2375/pribor-dlya-demonstracii-magnitnogo-polya-katushki-s-tokom/7841.jpg

Прибор предназначен для демонстрации явления возникновения магнитного поля в соленоиде.

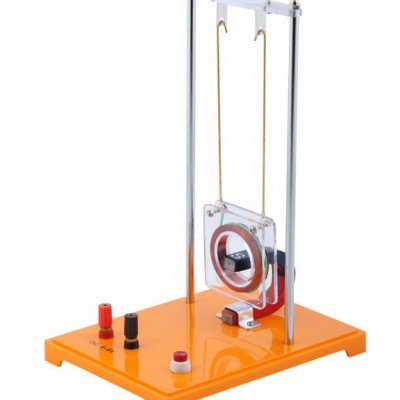

Многовитковая катушка из медного провода выполнена на прозрачном пластмассовом каркасе, который  подвешен с помощью токосъемников к изолированной перекладине. В основании прибора смонтированы клеммы для подключения к источнику тока и кнопка кратковременного замыкания цепи. Контактные клеммы подсоединены к металлическим стойкам, на которых закреплена изолированная перекладина с проушинами для установки токосъемников.


На основании прибора неподвижно закреплен дугообразный магнит,  таким образом, чтобы магнитное поле между его полюсами взаимодействовало с магнитным полем, возникающим при пропускании тока через катушку.


В нормальном положении токосъемники и плоскость катушки расположены вертикально.

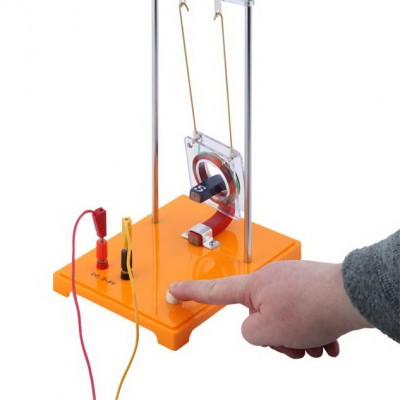

При нажатии кнопки через витки катушки начинает течь ток, и возникает магнитное поле, которое взаимодействуя с магнитным полем дугообразного магнита, вызывает кратковременное отклонение токосъемников и катушки от вертикальной плоскости. Угол отклонения пропорционален силе тока, протекающего через катушку.


Прибор поставляется в разобранном виде.

Страна происхождения 2 Китай

Для проведения опыта требуются
