Модель для демонстрации в объеме линий магнитного поля

//cdn.labbox.ru/site-2375/model-dlya-demonstracii-v-obeme-linij-magnitnogo-polya/IMG_9679_enlyw.jpg
//cdn.labbox.ru/site-2375/model-dlya-demonstracii-v-obeme-linij-magnitnogo-polya/IMG_9681_enlsa.jpg

Модель предназначена для демонстрации распределения в пространстве линий магнитного поля.

Модель представляет шесть диаметрально и равномерно расположенных прозрачных пластин, одна их которых сменная.
На пластинах установлено множество легкоподвижных ферромагнитных стрелок.

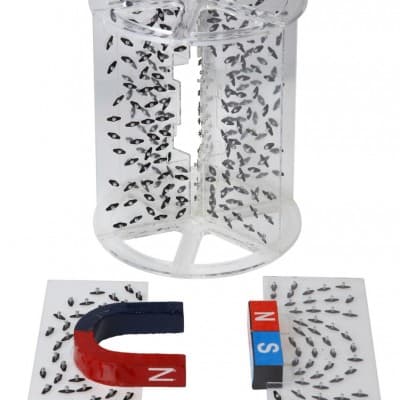

Одна из сменных пластин имеет дугообразный вырез для установки в модель U-образного магнита.





Состав

  • Каркас модели – 1 шт.
  • Сменные пластины – 2 шт.
  • Магнит полосовой – 1 шт.
  • Магнит U-образный – 1 шт.

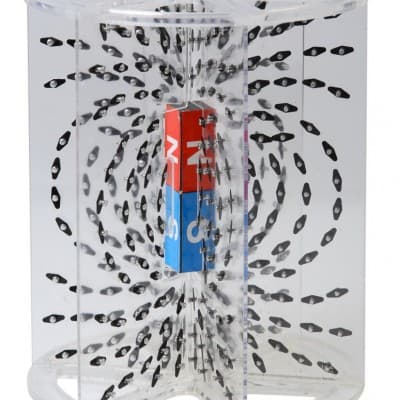

При демонстрации магнитного поля полосового магнита его помещают в центр модели, вставляют сменную пластину и наблюдают спектр магнитного поля. При повороте модели вокруг оси демонстрируется симметричность магнитных линий в пространстве, помня при этом, что оси магнитных стрелок являются касательными к магнитным линиям. При демонстрации магнитного поля U-образного магнита он также помещается в центр модели и закрепляется сменной пластиной с вырезом под профиль дуги магнита. Спектр магнитного поля отличается от спектра поля полосового магнита.

Страна происхождения 2 Китай
