Набор компасов

//cdn.labbox.ru/site-2375/nabor-kompasov/IMGP3123.JPG
//cdn.labbox.ru/site-2375/nabor-kompasov/IMGP3125.JPG
//cdn.labbox.ru/site-2375/nabor-kompasov/IMGP3127.JPG
//cdn.labbox.ru/site-2375/nabor-kompasov/IMGP3139.JPG
//cdn.labbox.ru/site-2375/nabor-kompasov/IMGP3141.JPG

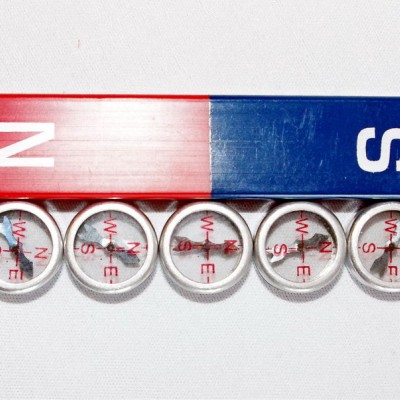

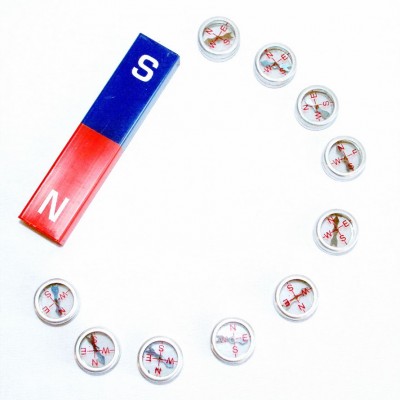

Набор компасов используется при построении силовых линий магнитного поля постоянного магнита.

Схема построения

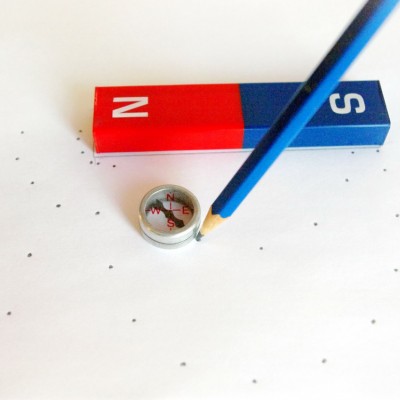

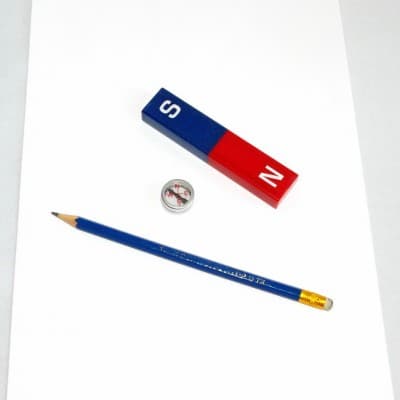

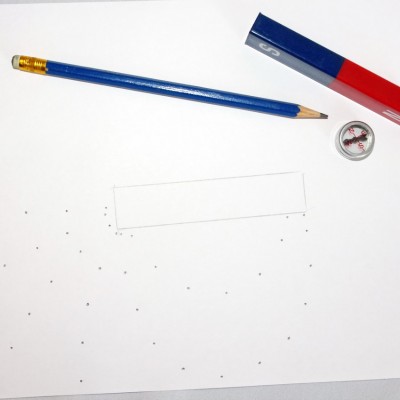

Компас укладывают на лист бумаги рядом с постоянным магнитом.  Когда компас установится, отмечают положение концов стрелки карандашными точками. Затем пере­двигают компас в следующее положение так, чтобы полюс S помещался в точке, в которой ранее нахо­дился полюс N, и устанавливают третью точку на­против полюса N. Передвижения компаса повторяют до тех пор, пока компас не достигнет полюса S магнита, затем соединяют точки на листе бумаги.

Образован­ная линия представляет собой силовую линию магнитного поля. Повторяют всю операцию для других силовых линий.

Преимуществом этого метода является то, что направление, которое указывает полюс N компаса, является направле­нием силовых линий магнитного поля.

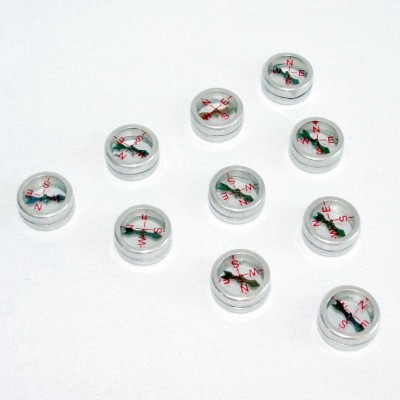

В набор входит 10 компасов.

Страна происхождения 2 Индия

Для проведения опыта требуются
