Набор для демонстрации спектров магнитного поля тока

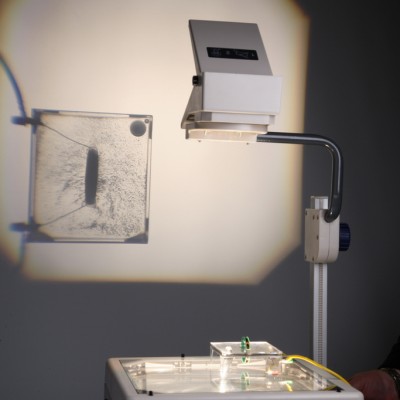

Взаимодействие проводников с током. Магнитное поле проводников с током.

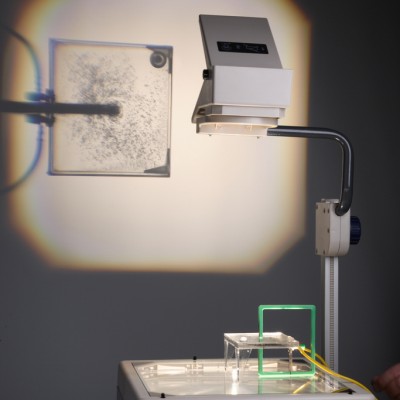

Магнитное поле проводника с током .

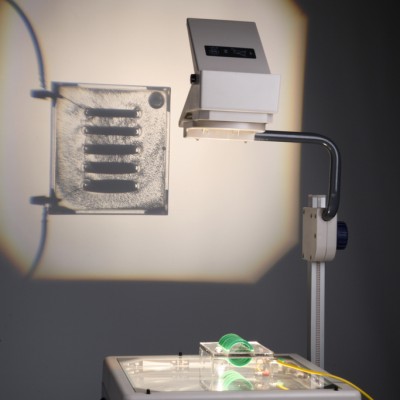

Модель соленоида. Магнитное поле катушки с током.
//cdn.labbox.ru/site-2375/nabor-dlya-demonstracii-spektrov-magnitnogo-polya-toka/IMG_2825aa.jpg
//cdn.labbox.ru/site-2375/nabor-dlya-demonstracii-spektrov-magnitnogo-polya-toka/IMG_2824.jpg
//cdn.labbox.ru/site-2375/nabor-dlya-demonstracii-spektrov-magnitnogo-polya-toka/IMG_2826.jpg

Набор предназначен для демонстрации методом проецирования линий индукции магнитного поля тока в зависимости от формы проводника: прямого, кольцеобразного и катушки.

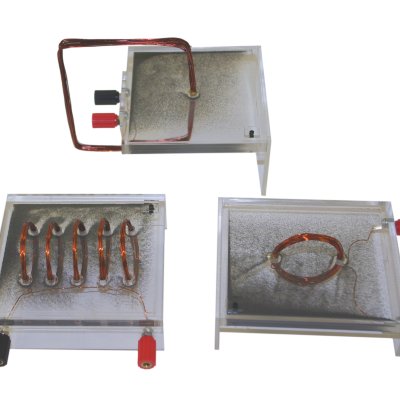

 Состав набора:

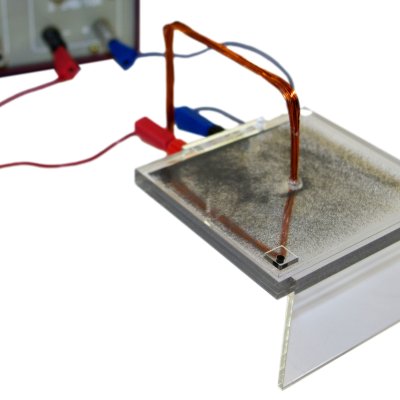

  • планшет с моделью прямого проводника

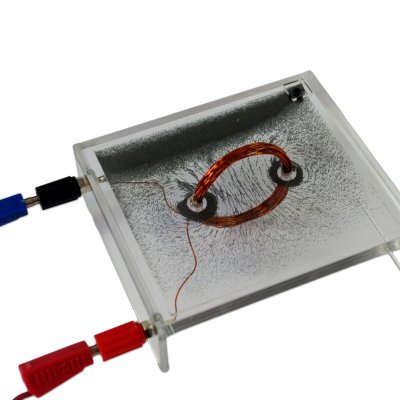

  • планшет с моделью кольцеобразного проводника

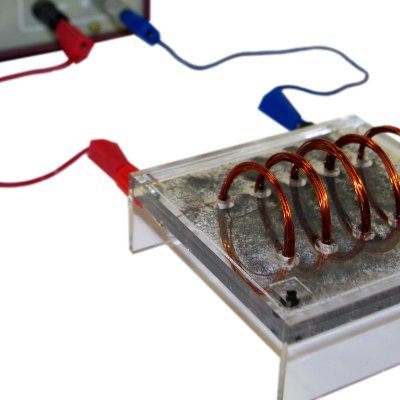

  • планшет с катушкой

Каждый из планшетов заполнен вязкой прозрачной жидкостью с мелкодисперсным магнитным порошком.

Перед проведением опыта планшет встряхивают так, чтобы магнитный порошок равномерно распределился в жидкости по всему объему.  К клеммам планшета подключают источник типа В-24. Под действием магнитного поля электрического тока порошок располагается вдоль линий магнитной индукции и образует наглядную картину спектра.

Для проведения опыта необходимы источник постоянного и перменного напряжения, комплект соединительных проводов и оверхед-проектор.

Страна происхождения 2 Китай

Для проведения опыта требуются
