Миллиамперметр учебный лабораторный

Миллиамперметр предназначен для измерения в цепях постоянного тока при проведении лабораторных экспериментов в условиях типового кабинета физики основной и полной средней школы и кабинета физики учреждений начального и среднего профессионального образования.

Основные технические данные

Предел измерения в рабочем диапазоне -6..6 мА
Предел измерения на втором диапазоне -60..60 мА
Класс точности 2.5
Время успокоения подвижной части прибора не более 5с
Масса не более 0,3 кг
Срок службы, не менее: 3 лет

Принцип действия прибора

По принципу действия прибор относится к магнитоэлектрическим, работа которых основана на взаимодействии магнитного поля постоянного магнита с электрическим полем, возникающим при прохождении измерительного постоянного тока по обмотке подвижной рамки прибора.

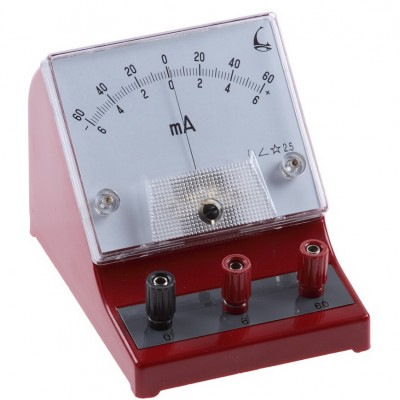

Основной узел прибора – измерительный механизм с отсчетным устройством, помещенный в пластмассовый корпус с прозрачной крышкой. Корпус имеет 3 (три) клеммы для подключения прибора во внешнюю электрическую сеть. К левой клемме, обозначенной символом "0" подключают минус источника тока.
Измерительный механизм магнитоэлектрической системы выполнен с внутрирамочным магнитом и креплением подвижной части на кернах. Отсчетное устройство представляет собой шкалу с механическим (стрелочным) указателем. Шкала равномерная с двойной оцифровкой. Верхняя оцифровка шкалы принадлежит большему измерению.
