Волновая машина

Модель волновой машины демонстрирует распространение продольной и поперечной волны по движениям узловых точек.

Такая конструкция волновой машины была предложена английским преподавателем Э.Снеллом в 1852 году. Модель состоит из  одинаковых дисков, эксцентрично закрепленных на одной оси. Диски сдвинуты друг относительно друга на небольшие углы и образуют как бы одно массивное спиралеобразное тело, которое вращают вокруг горизонтальной оси с помощью рукоятки. На каждый диск опирается стержень, свободно поднимающийся в вертикальном направлении.

При вращении ручки, то за один полный оборот стержень совершит одно колебание вверх-вниз. Соседний стержень совершит такое же колебание, но только с некоторым сдвигом фазы. Остальные стержни также будут совершать колебания с тем же сдвигом фазы относительно друг друга.

Так получается модель бегущей волны, распространяющаяся направо или налево, которую показывают на уроках физики с помощью волновой машины.

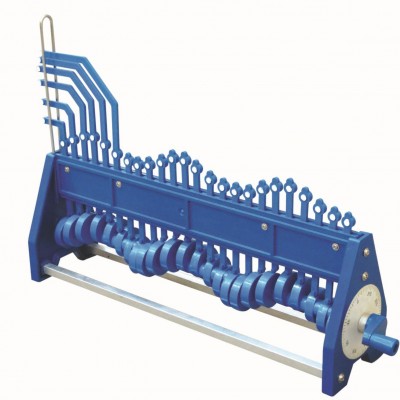

Наша волновая машина изготовлена из пластмассы и имеет приводную рукоять со шкалой, маркированной в градусах, что позволяет определять фазу волны.

Яркие отметки на толкателях облегчают наблюдение за огибающей волны.


Тип прибора 2 Демонстрационный
Страна происхождения 2 Китай

Теги: Волны
