Модель гидравлического пресса

//cdn.labbox.ru/site-2375/model-gidravlicheskogo-pressa/IMG_9769_s.jpg

Модель служит для изучения устройства и действия пресса гидравлического. Модель может быть использована в качестве вспомогательного прибора для демонстрации различных опытов, где требуется сравнительно большое давление.

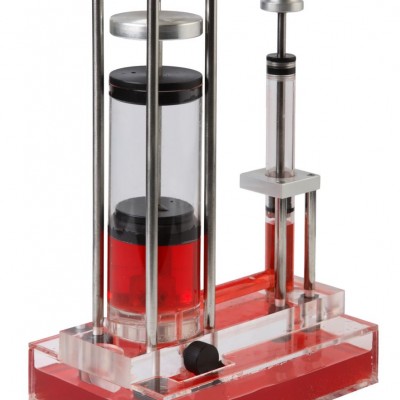

Основанием модели является прозрачный резервуар, на который устанавливаются предварительно смонтированные рабочий прозрачный цилиндр с большим поршнем, прозрачный корпус с насосом, сливной клапан. К модели прилагается набор медных стержней для рубки и краситель.

Прозрачное исполнение рабочего цилиндра и корпуса насоса позволяют наблюдать работу насоса с клапанами, движение жидкости от резервуара до полости цилиндра.

Внизу рабочего цилиндра установлен на резьбе спускной клапан.

Предварительная подготовка пресса к работе сводится к заполнению его подкрашенной водой.

Воду наливают в прозрачный резервуар основания и добавляют туда 2-3 г красителя, тщательно перемешивая. Закрывают сливной клапан и устанавливают блок в сборе в отверстие резервуара.

Нагнетают жидкость поступательными движениями поршня насоса, до полного наполнения рабочего цилиндра под поршнем. Затем открывают спускной клапан внизу цилиндра и опускают поршень рукой.

Прибор готов к работе.

Модель гидравлического пресса

Тип прибора 2 Демонстрационный
Страна происхождения 2 Китай
