Задание 1

Задание 1. Изготовить динамометр с заданной ценой деления шкалы.

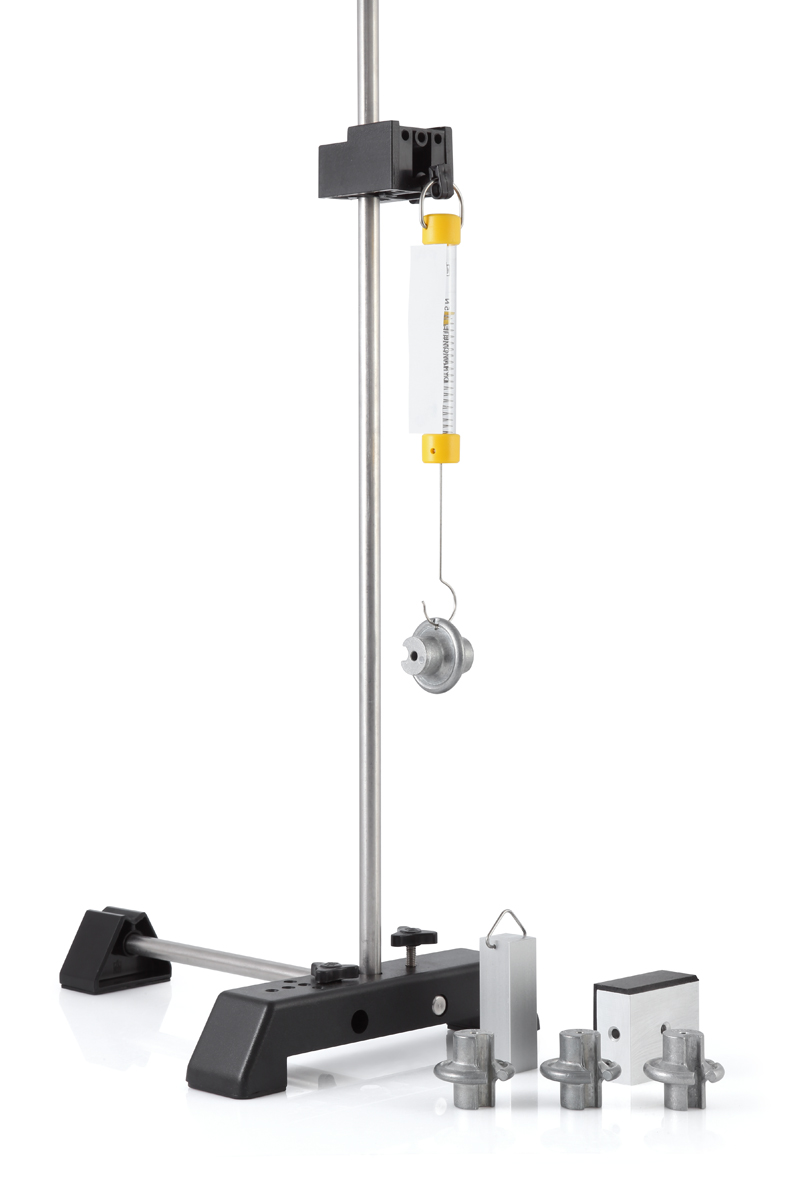

• Соберите экспериментальную установку, как показано на рисунке.
• Подвесьте к опорному узлу динамометр с закрытой шкалой вертикально крючком вниз. Высота крючка от поверхности стола должна составлять не менее 20 см.
• Нанесите на листе, закрывающим шкалу, штрих напротив положения указателя.
• Подвесьте к крючку динамометра один груз массой 50 грамм. Отметьте штрихом новое положение указателя, когда его колебания прекратятся.
• Отметьте штрихами положения, которые принимает указатель, когда подвешены 2 и 3 груза.
• Снимите динамометр со штатива. Нанесите на листе, закрывающим шкалу, над первым штрихом букву "Н" ( Сокращенное обозначение единицы силы - Ньютон ), а рядом с ним - цифру "0".
• Рядом со штрихами, соответствующими положениям указателя при одном, двух и трех грузах, проставьте, соответственно, цифры 1,2 и 3.
• Укажите чему равна цена деления изготовленной шкалы.
• Изготовьте шкалу с ценой деления в 0,1Н. Для этого разделите, используя линейку, каждый промежуток между штрихами, обозначенными цифрами, на пять равных делений.
