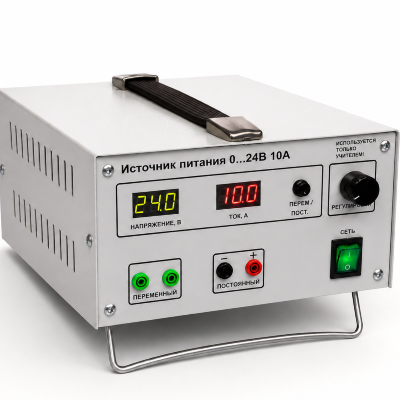

Источник питания демонстрационный учебный для кабинета физики

Источник питания демонстрационный предназначен для электропитания учебных установок и оборудования при проведении демонстрационных опытов, лабораторных и практических работ по физике в общеобразовательных учреждениях. Устройство используется в кабинетах физики, учебных лабораториях, колледжах и центрах дополнительного образования. Прибор обеспечивает подачу постоянного и переменного напряжения для подключения учебных стендов, электрических цепей и экспериментальных установок. Конструкция выполнена в прочном корпусе и оснащена удобными клеммами подключения, индикаторами работы и элементами защиты.

Источник питания подходит для изучения разделов:

электричество;
электродинамика;
постоянный и переменный ток;
законы электрических цепей;
основы электроники и схемотехники.

Устройство отличается надежностью, простотой эксплуатации и безопасностью при использовании в образовательной среде. Может применяться как преподавателем для демонстраций, так и учащимися при выполнении лабораторных работ.

Особенности:

стабильное выходное напряжение;
поддержка постоянного и переменного тока;
удобное подключение учебных приборов;
защита и индикация работы;
подходит для оснащения кабинета физики по ФГОС;
компактное исполнение и надежная конструкция.

Применение:

школьные кабинеты физики;
лабораторные практикумы;
демонстрационные эксперименты;
учебные исследования и практические занятия.

Технические характеристики.

Диапазон входного переменного питающего напряжения - от 198 до 242В / 50±2Гц.
Выходное напряжение переменное регулируемое - 0,5.. .ЗОВ.
Выходной ток нагрузки переменный - 0... 10А.
Выходное напряжение выпрямленное регулируемое - 0,5.. ,24В.
Выходной ток нагрузки выпрямленный - 0... 10А.
Точность индикации выходного напряжения и тока не хуже 2,5%.
Потребляемая мощность не более 300 В А.

Источник питания выполнен по схеме регулируемого импульсного преобразователя напряжения с электронной защитой от перегрузок и коротких замыканий по выходу. Питание преобразователя осуществляется от изолирующего трансформатора с напряжением вторичной обмотки 30-32В.

Корпус источника металлический настольного исполнения.

На передней панели установлены:

выключатель сетевого напряжения «СЕТЬ»;
цифровые индикаторы выходного напряжения и тока;
ручка регулировки выходного напряжения «РЕГУЛИРОВКА»;
переключатель режима цифровых индикаторов напряжения и тока «ПЕРЕМ./ПОСТ»;
гнезда переменного выходного напряжения «ПЕРЕМЕННЫЙ»;
гнезда выпрямленного выходного напряжения «ПОСТОЯННЫЙ»,

На заднюю панель выведены:

разъем для подключения сетевого кабеля с вилкой с заземляющим контактом для подключения к питающей сети переменного тока «220В/50Гц»;
предохранители в цепи сетевого напряжения «5 А»;
предохранитель в цепи выходного напряжения «ВЫХОД»;
болт для подключения к контуру защитного заземления.

По способу защиты от поражения электрическим током источник относится к классу I ГОСТ 12.2.007.0-75 с элементом для заземления корпуса
